一、项目简介

滁河大桥位于S356南京市六合区境内，属于普通干线公路桥梁。参考其设计年限、现如今使用年限及桥梁健康状况，需对该桥梁进行安全评估及健康在线监测。参考桥梁的基本的结构特性和力学性能，首先对桥梁安全进行评估，再者布置健康在线监测系统。

通过测试桥梁的振动及分析其模态振型，评估桥梁的安全及健康状况。再理论计算及模型分析，选择典桥梁关键构点，布置动位移、索力、应变、支座位移等测点，组成桥梁在线监测系统。选用我公司低功耗监测仪配合太阳能供电系统，满足野外现场长期在线监测功能。
二、测试设备

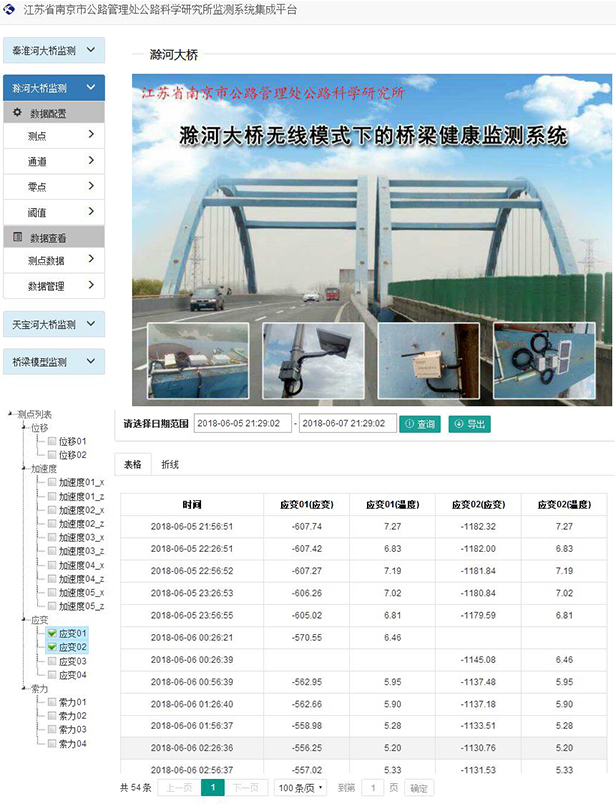

三、软件界面

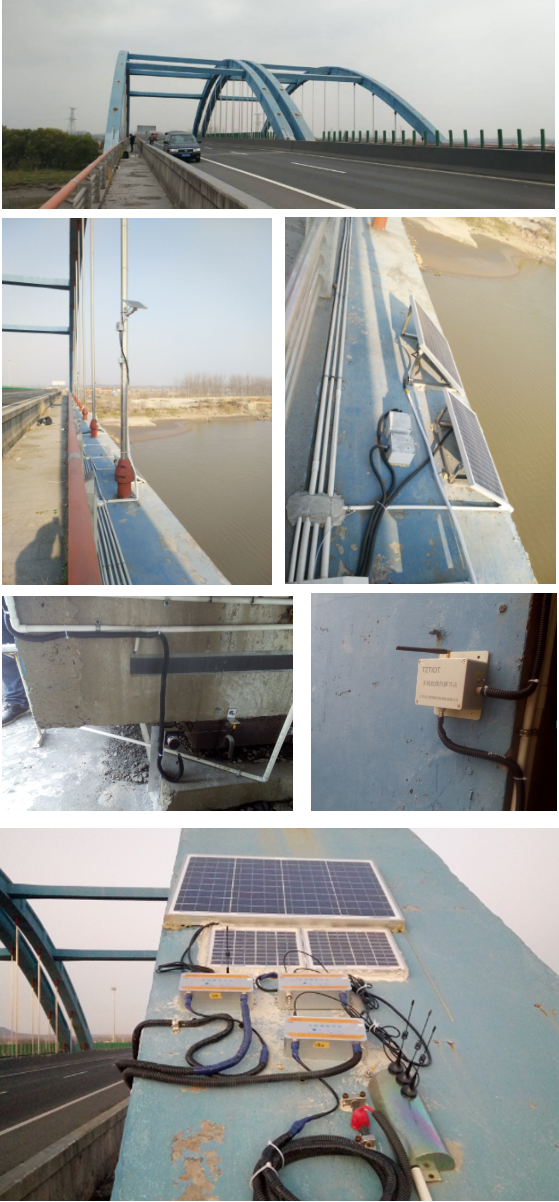

四、现场照片

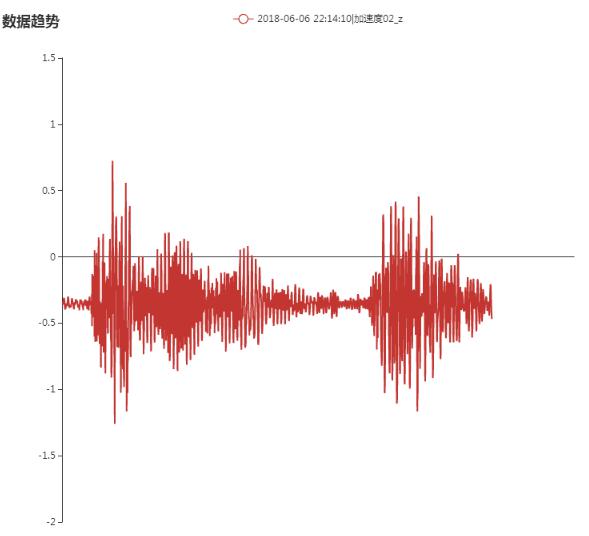

五、系统方案及结果
该监测项目是由TZT3802/TZT3803系列采集终端及传感器组成的智能化在线监测系统，是将桥梁健康监测与无线通讯技术相结合的综合监测系统；监测数据自动发到远程服务器上进行管理、动态预警等。现场靠近监测位置安装监测传感器；内置锂电池，太阳能电板供电，达到长期监测目标。主要监测结构应变及温度、支座位移、桥梁振动、吊杆索力等；
通过监测系统，获取桥梁运行过程中的关键指标数据，智能化分析及预警，从而保证了桥梁长期健康运行。
