概述：
TZT5961动态应力应变测试分析系统是以计算机为基础、智能化的动态应变测试分析系统。每个机箱最多可内置32或64通道，适用于测量结构应力及其形成的各种物理量，如力、压力和扭矩等， 并能支持MOOG加载试验机实现同步加载。
1、应用范围
1.1 根据测量方案，可完成全桥、半桥、1/4桥（120Ω、350Ω三线制自补偿）的应变应力多点高速并行采样；
1.2 配接各种桥式传感器，实现各种物理量的测试和分析；
1.3 测点集中，每台最多64通道，可用于大型结构的动态应变应力等测量；
1.4 可直接对输入的电压信号进行多点高速并行采集；
1.5 配接各种热电偶温度传感器，对温度进行测试和分析；
1.6 四芯航空接插件，可定制进口ODU接插件；
1.7 支持与MOOG各型号的加载试验机联机实现同步加载。
2、特点
2.1 外观设计为3U标准机箱，每台最多32或64测点，可直接安装于标准机柜内组成无限测点的动态应变测试系统；
2.2 支持智能导线识别功能，根据预定义模版自动设置测点参数；
2.3 千兆以太网或USB3.0通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，每通道采样速率可达20KHz；
2.4 支持多台采集仪级联进行同步测试，采集过程中图形实时显示被测物理量变化；
2.5 内置标准电阻，由软件程控设置全桥、半桥、1/4桥（120Ω、350Ω三线制）的桥路工作状态；
2.6 半桥、全桥方式采用四线制供桥，具备桥压自动校准功能，保证远端桥压精度，无需测量导线电阻及修正；
2.7 1/4桥方式下所有通道同步自动测量导线电阻并修正；
2.8 支持应变应力现场通道标定，可快速获知通道当前状态；
2.9 配合程控自动校准设备可实现电压、应变自动校准，并可根据用户自定义模版自动生成标定报告。
1、技术指标
1.1 通道数：4ch/张；
1.2 输入阻抗：10MΩ+10MΩ；
1.3 输入保护：当输入信号大于 ±15V（直流或交流峰值）时，输入全保护；
1.4 输入方式： DIF-DC、GND；
1.5 电压满度值：±100mV、±1000mV、±10000mV；
1.6 应变满度值：±3000με、±30000με、±100000με；
1.7 系统示值误差：不大于0.5％（F.S）（预热半小时后测量）；
1.8 系统稳定度：0.05％/h（同上）；
1.9 噪声：不大于 1μVRMS（输入短路，在******增益和******带宽时折算至输入端）；
1.10 共模抑制 （CMR）：不小于 100dB；
1.11 共模电压 （DC或AC峰值 ）：小于 ±10V、DC～60Hz；
1.12 时间漂移：小于3μV/2小时（输入短路， 预热1小时后， 恒温，在******增益时折算至输入端）；
1.13 温度漂移：小于 1μV/℃（在允许的工作温度范围内，输入短路，在******增益时折算至输入端）；
1.14 具备导线电阻自动测量功能；
1.15 具备桥路自检功能；
1.16 输入过载指示：当输入信号大于满度值的95%时，指示灯为红色，表示过载；
1.17 输入欠载指示：当输入信号小于满度值的 5%时，指示灯为绿色；
1.18 适用电阻应变片阻值：
1.18.1 三线制1/4桥时120Ω、350Ω程控切换；
1.18.2 全桥、半桥：50Ω～ 10000Ω。
1.19 桥路方式： 1/4桥（120Ω、350Ω三线制）、半桥和全桥（4线制供桥）：
1.19.1 供桥电压：2V、5V、10V、24V分档切换；
1.19.2 供桥电压稳定度：小于 0.05％/小时；
1.19.3 ******输出电流：50mA；
1.19.4 具有桥压输出电路保护功能，且桥压输出短路不会影响其他通道的正常工作。
1.20 导线电阻范围：0Ω~100Ω；
1.21 自动平衡范围：±20000με（应变计阻值的 ±2%）；
1.22 低通滤波器：
1.22.1 截止频率：10、30、100、300、1k、3k、PASS程控切换；
1.22.2 低通滤波器阶：6阶；
1.22.3 滤波器类型：巴特沃斯、切比雪夫程控切换。
1.23 抗混滤波器：
1.23.1 滤波方式：每通道独立的模拟滤波+实时数字滤波组合抗混滤波器；
1.23.2 截止频率：采样速率的1/2.56倍，设置采样速率时同时同步设定；
1.23.3 阻带衰减：约120dB/Oct；
1.23.4 平坦度（分析频率范围内）：小于0.1dB。
1.24 模数转换器：24位；
1.25 连续采样速率：所有通道同时工作，每通道最高20kHz；
1.26 通讯方式：千兆以太网或USB3.0两种方式（订货时确定一种）；
1.27 支持智能导线识别；
1.28 功率：32通道功率160W；
1.29 使用环境：适用于GB/T6587-2012-Ⅱ组条件；
1.30 外形尺寸：236mm（宽）×132mm（高）×338mm（深）（半19英寸3U机箱）；
482mm（宽）×132mm（高）×338mm（深）（19英寸3U机箱）；
2、使用环境
6.1 温度：
（1）贮存条件：-40℃～60℃；
（2）极限条件：-10～50℃；
（3）工作范围：0～40℃。
2.2 湿度：
（1）工作范围：40℃（20～90）%RH；
（2）贮存条件：50℃ 90%RH24h。
2.3 振动（非工作状态）：
（1）频率循环范围： 5～55～5Hz；
（2）驱动振幅（峰值）： 0.19mm；
（3）扫频速率：小于或等于1倍频程/min；
（4）在共振点上保持时间：10min；
（5）振动方向：x、y、z。
1、系统构成
计数据采集系统与计算机通过千兆以太网或者USB3.0通讯，通过网络技术，可实现无限多通道扩展并行采样。

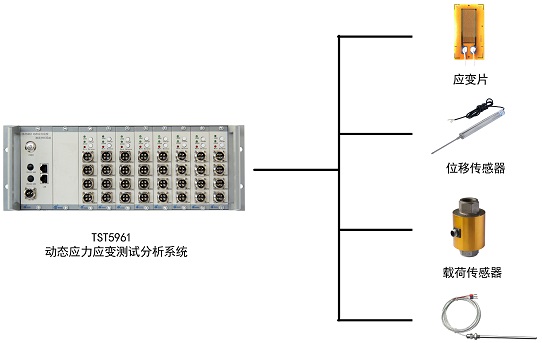

1.1 仪器与多种传感器的连接，如图1所示：
图1 传感器与仪器连接

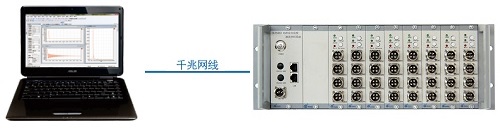

1.2单台工作如图2所示：
图2 单台工作

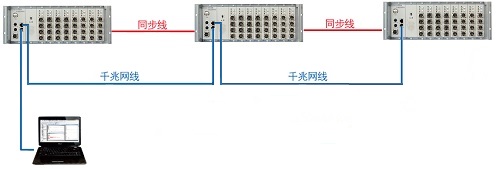

1.3 多台仪器组网工作如图3所示：
图3 多台仪器通过以太网组网工作
