概述：
TZT3826E静态信号测试系统是全智能化的巡回数据采集系统，最高采样频率5Hz，百兆网或者WiFi通讯接口。每个模块60(40)测点， 适用于测点相对较集中的模型及其他试验，实现对应变应力、力、压力、扭矩、位移、温度等物理量的测量。
1、应用范围
1.1根据测量方案，完成全桥、半桥、1/4桥（120Ω三线制自补偿）、1/4桥（120Ω两线制公共补偿）状态的静态应力应变的多点巡回检测。
1.2配合各种桥式传感器，实现压力、力、荷重、位移等物理量的多点巡回检测。
1.3与热电偶配合，通过热电偶分度号的计算，对温度进行多点巡回检测。
1.4对输出电压小于20mV的电压信号进行巡回检测，分辨率可达1μν。
2、特点
2.1采用德国进口WAGO压线端子，接线方便灵活，也可定制五芯航空插头；
2.2采用高强度铝合金机箱，轻便且坚固，结构合理，稳定性高，拆装维修方便；
2.3模块化设计，具有较高的可靠性及可维护性；
2.4通过以太网与计算机通讯，并通过以太网进行模块间的扩展，可实现无限多数据采集箱的扩展；
2.5采用进口高性能光电继电器，通过特殊的电路设计，消除了开关切换时，接触电势的变化对测量结果的影响；
2.6以太网通讯，使系统实现了边采样、边传送、边存硬盘、边显示，利用计算机海量的存储硬盘，长时间实时、无间断记录所有通道信号；
2.7多种桥路方式程控切换：通过软件程控设置全桥、半桥、1/4桥（120Ω三线制自补偿）、1／4桥（120Ω两线制公共补偿）的状态，使用方便灵活，操作简单。
1、数据采集器技术指标
1.1测量点数：每台数据采样箱最多可测60（20、40）点，每台计算机可控制无限多台数据采样箱；
1.2适用应变计电阻值:
1.2.1 1/4桥（12 0Ω三线制自补偿）：120Ω或350Ω（订货时确定一种）;
1.2.2 1/4桥（120Ω两线制公共补偿）、半桥、全桥：60Ω～20000Ω任意设定;
1.3连续采样速率：5Hz；
1.4应变片灵敏度系数：1.0～3.0自动修正；
1.5供桥电压：2V（DC）；
1.6测量应变范围：±10000με，±100000με
1.7 电压测量：满度值±5000mV，±100mV，±10mV；
1.8最高分辨率：0.5με；
1.9系统示值误差：不大于0.5％±3με；
1.10零漂：不大于3με/4h；
1.11自动平衡范围：±15000με（应变计阻值的±1.5%）；
1.12长导线电阻修正范围 ：0.0～100（Ω）；
1.13 AD转换器:24位
1.14通讯接口：100Mbps以太网接口；
1.15电源：
⑴交流电源输入：220V（±10％） 50Hz（±2％）；
⑵直流电源输入：24V；
1.16外形尺寸：378mm×350mm×105mm(40测点)；511mm×350mm×105mm(60测点)（长×宽×高）便携机箱。
2、使用环境
2.1温度：
⑴贮存条件：-40℃～60℃；
⑵极限条件：-10～50℃；
⑶工作范围：0～40℃；
2.2湿度：
⑴工作范围：40℃（20～90）%RH；
⑵贮存条件：50℃ 90%RH24h；
2.3振动（非工作状态）：
⑴频率循环范围：5～55～5Hz；
⑵驱动振幅（峰值）：0.19mm；
⑶扫频速率：小于或等于1倍频程/min；
⑷在共振点上保持时间：10min；
⑸振动方向：x、y、z。
1、系统连接图

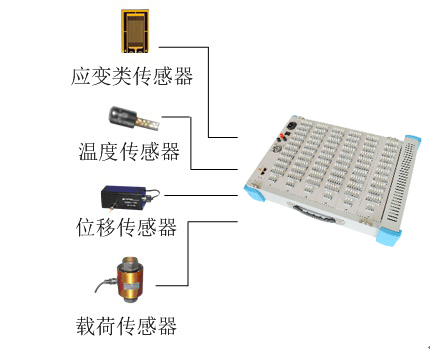

1.1仪器与多种传感器的连接，如图1所示：
图1 传感器与仪器的连接

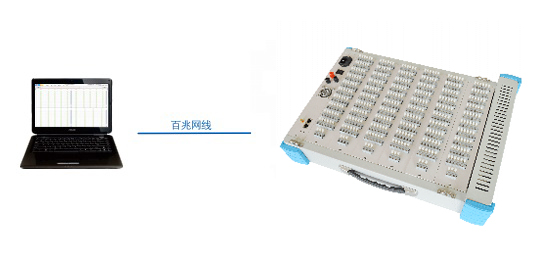

1.2单模块控制如图2所示：
图2 单模块控制

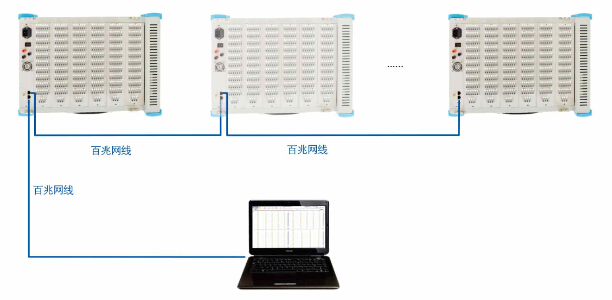

1.3多模块控制如图3所示：
图3 多模块控制
