概述：
TZT5923无线扭矩测试系统，专门用于旋转轴的扭矩和轴功率等物理量的测量。测试系统采用WiFi无线通讯技术，可实时完成对旋转轴扭转、轴功率信号的适调、采集并将数据无线传送至计算机实时存储和显示。
1、应用范围
1.1 用于旋转轴的扭矩测量；
1.2 用于旋转轴的轴功率测量（通过实时测量旋转轴的转速，与测得的扭矩得到轴功率）；
1.3 用于狭小空间或有线传输不便等场合的应变应力测量；
1.4 可连接桥式传感器测量；
2、特点
2.1 体积小巧，超低功耗，携带方便；
2.2采用WiFi无线传输技术，安装方便，无需繁琐的现场布线；
2.3 分体设计，电源模块与采集模块分离，对称安装，测量时不会影响轴系的平衡；
2.4 每台计算机可控制16个单通道采集模块和1个转速通道同时工作；
2.5采集系统直接与计算机的无线网络接口通讯，实现长时间实时、无间断记录多通道信号；
2.6 内置120Ω标准电阻，用户可方便完成全桥、半桥的桥路连接；
2.7 锂电池组供电，保证仪器连续工作时间8小时以上；
2.8 扭矩值实时显示，通过测量旋转轴的转速，还可实时显示轴功率值；
1、技术参数
1.1 供桥电压：2V(DC)；
1.2 采样速率：5kHz、2kHz、1kHz、500Hz、200Hz、100Hz、50Hz、20Hz、10Hz分档切换；
1.3 满度值：±50000με、±20000με、±10000με；
1.4 A/D分辨率：24位；
1.5 系统不确定度：不大于0.5％red±3με；
1.6 桥路方式：全桥、半桥；
1.7适用应变计电阻值：60Ω～20000Ω任意设定；
1.8 零漂：3με/1h（输入端短路，在最小满度值下，恒温）；
1.9 抗混滤波器
1.9.1 截止频率:采样速率的1/2.56倍,设置采样速率时同时设定；
1.9.2 阻带衰减:约-80dB/oct；
1.9.3 平坦度(分析频率范围内):小于±0.1dB;
1.10 通讯接口：WIFI无线通讯；
1.11 无线通讯距离：通讯距离100m（具体视网络状况而定）；
1.12 供电电源（DC）:3.6～4.5V；
1.13 电源模块锂电池：标称值为3.7V，1800mA；
1.14 采集模块工作时间不小于8小时；
1.15 采集模块尺寸：68mm(长)×34mm(宽)×22mm(高)；
1.16 电池模块尺寸：68mm(长)×34mm(宽)×22mm(高)；
1.17 重量：108克（采集模块+电池模块）
1.18 转速测量模块技术指标：（选件）
1.18.1 测量通道数：1个通道；
1.18.2 测量范围：30～30000转/分；
1.18.3 测量精度：小于0.05%±1转；
1.18.4 转轴比：0.01～100；
1.18.5 输入信号范围：TTL、COMS脉冲序列；
1.18.6 通讯接口：USB通讯；
1.18.7 供电电源：计算机USB口供电(DC5V)；
2、使用环境
适用于GB6587-2012-Ⅱ组条件
2.1 温度：
2.1.1 贮存条件：-40~60℃
2.1.2 极限条件：-10~50℃
2.1.3 工作范围：0~40℃
2.2 湿度：
2.2.1 工作范围：40℃（20~90）%RH
2.2.2 贮存条件：50℃ 90%RH24h
2.3 振动（非工作状态）：
2.3.1 频率循环范围：5Hz~55Hz~5Hz
2.3.2 驱动振幅（峰值）：0.19mm
2.3.3 扫频速率：小于或等于1倍频程/min
2.3.4 在共振点上保持时间：10min
2.3.5 振动方向：x、y、z

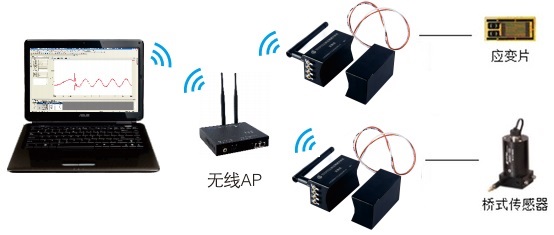

1、系统连接图
