概述：
TZT3821EN是一款无线静态信号测试分析系统，广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。每台采集箱内置智能锂电池组、ZigBee无线通讯模块、放大器、A/D转换器等，通过无线通讯控制器进行数据接收，最大限度保护测试人员的人身安全。
1、应用范围
2.1在布线困难的场合，完成全桥、半桥、1/4桥（120Ω两线制公共补偿）、1／4桥（120Ω三线制自补偿）状态的静态应力应变测量和分析；
2.2配合各种桥式传感器，可实现压力、力、荷重、位移等物理量的测量和分析；
2.3与热电偶配合，软件自动查询热电偶分度号，对温度进行测量。
2、特点
3.1 体积小巧，方便携带；
3.2 安装方便，可使用强磁吸盘安装，免除繁琐的现场布线；
3.3 采用进口高性能固态继电器，通过特殊的电路设计，消除了开关切换时，接触电势的变化对测量结果造成的影响；
3.4 先进的隔离技术和合理的接地，使系统具有极强的抗干扰能力，适用于各种工程现场的检测；
3.5 ZigBee和以太网两种通讯方式
(1) 采用ZigBee无线通讯技术，在视距情况下，模块间最大通讯距离可达500米；
(2) 采用以太网通讯，最大通讯距离可达100米，通过中继，传输距离更远；
3.6 独立化模块设计，每个数据采集模块可测量8个测点，每台计算机可控制1024个测点；
3.7 与计算机通讯采用ZigBee控制器或以太网，控制器采用USB供电，方便现场使用；
3.8 ZigBee通讯时最高采样速率1Hz/测点，以太网通讯时最高采样速率5Hz/测点，最高分辨率1με；
3.9多种桥路方式切换：通过软件设置全桥、半桥、1/4桥（120Ω三线制自补偿）、1/4桥（120Ω两线制公共补偿）的状态，使用方便灵活，操作简单；
3.10内置8G存储空间，完善的文件管理系统，方便离线采集；
3.11 内置锂电池，支持仪器长时间连续工作。
1、技术参数
1.1 测量点数：每个采集模块有8个测点，单台计算机最多1024个测点；
1.2 适用应变计电阻值：
1.2.1 1/4桥（120Ω两线制公共补偿）、半桥、全桥：60Ω～10000Ω任意设定；
1.2.2 1/4桥（120Ω三线制自补偿）：120Ω或350Ω（订货时确定一种）
1.3 最高采样速率：
1.3.1ZigBee通讯时最高采样速率1Hz/测点；
1.3.2以太网通讯时最高采样速率5Hz/通道；
1.4 应变计灵敏度系数：1.0～3.0自动修正；
1.5 供桥电压(DC)：2V；
1.6 桥路类型：1/4桥（120Ω三线制自补偿）、1/4桥（120Ω两线制公共补偿）、半桥、全桥；
1.7 测量应变范围：±20000με；
1.8 最小分辨率：1με；
1.9 电压量程：±20mV，±5000mV；
1.10 系统示值误差：不大于0.5％±3με；
1.11 零漂：不大于3με/4h（单次采样条件下测量)；
1.12 自动平衡范围：±15000με（应变计阻值的±1.5%）；
1.13 长导线电阻修正范围：0.0～100Ω；
1.14 无线通讯：ZigBee无线网络通讯实现无线静态应变测量。在视距情况下，模块间通讯距离最远可达500m；
1.15 内置缓存容量：8G；
1.16 最长工作时间：12小时；
1.17 外形尺寸：
1.17.1应变采集模块：222mm（长）×110mm（宽）×32mm（高）；
1.17.2无线通讯控制器：65mm（长）×30mm（宽）×16mm（高）；
1.18 仪器自重：
1.18.1应变采集模块：约0.8kg；
1.18.2通讯控制器：约0.1kg。
2、使用环境
使用环境适用于GB6587-2012-Ⅱ组条件。
2.1温度：
⑴贮存条件：-40℃～60℃
⑵极限条件：-10～50℃
⑶工作范围：0～40℃
2.2湿度：
⑴工作范围：40℃（20～90）%RH
⑵贮存条件：50℃ 90%RH24h
2.3振动（非工作状态）：
⑴频率循环范围：5～55～5Hz
⑵驱动振幅（峰值）：0.19mm
⑶扫频速率：小于或等于1倍频程/min
⑷在共振点上保持时间：10min
⑸振动方向：x、y、z
1、系统连接图

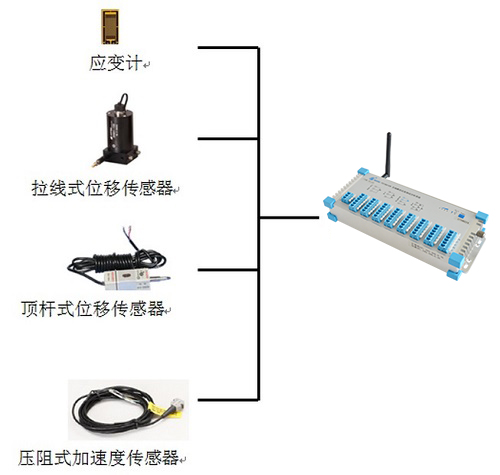

1.1仪器和传感器连接，如图1所示：
图1 仪器与传感器连接

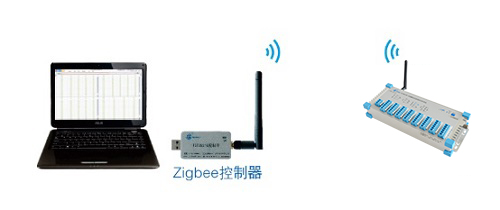

1.2单模块连接，如图2所示：
图2 单模块与计算机连接

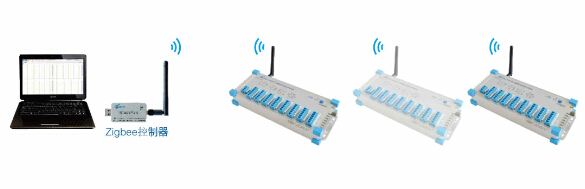

1.3多模块连接(zigbee)，如图3所示：
图3 多模块与计算机连接(zigbee)

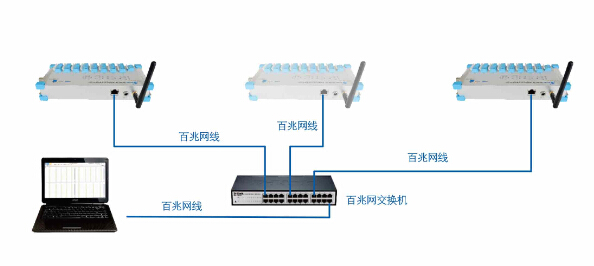

1.4多模块连接(百兆网)，如图4所示：
图4 多模块与计算机连接(百兆网)
